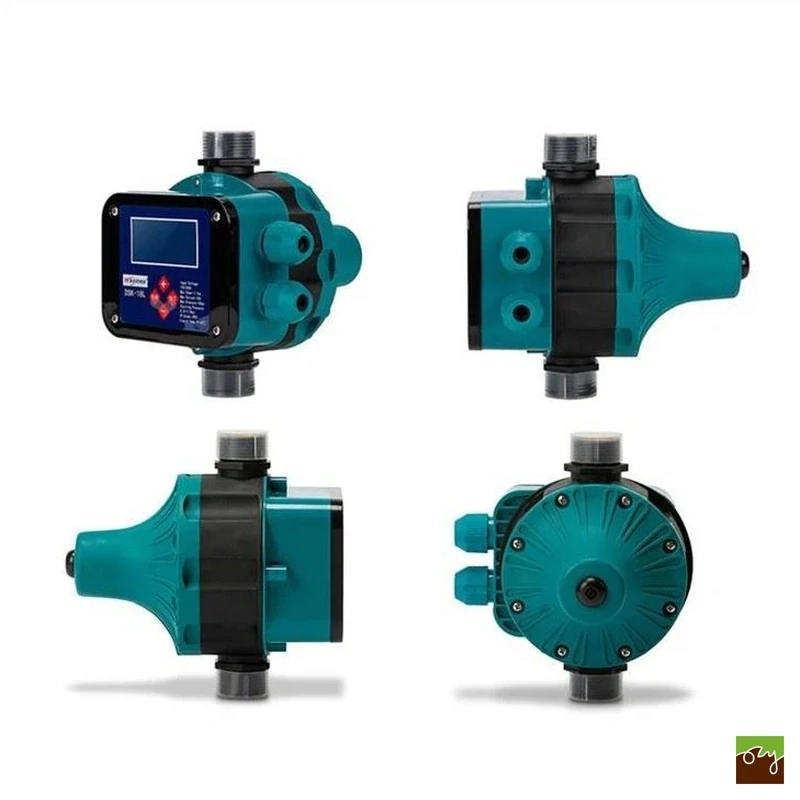

Prietokový spínač DSK-18L LCD

Prietoková jednotka DSK-18L je určená na ovládanie ponorného a povrchového odstredivého čerpadla a samonasávacieho čerpadla s napájaním 230V s výkonom do 2,2kW.

Spínač chráni čerpadlo pred nevhodnými pracovnými podmienkami ako je chod na sucho, časté zapínanie a vypínanie čerpadla a podobne. Umožňuje  automatický reštart, aby sa tak po poruche čerpadla automaticky obnovil jeho normálny chod.

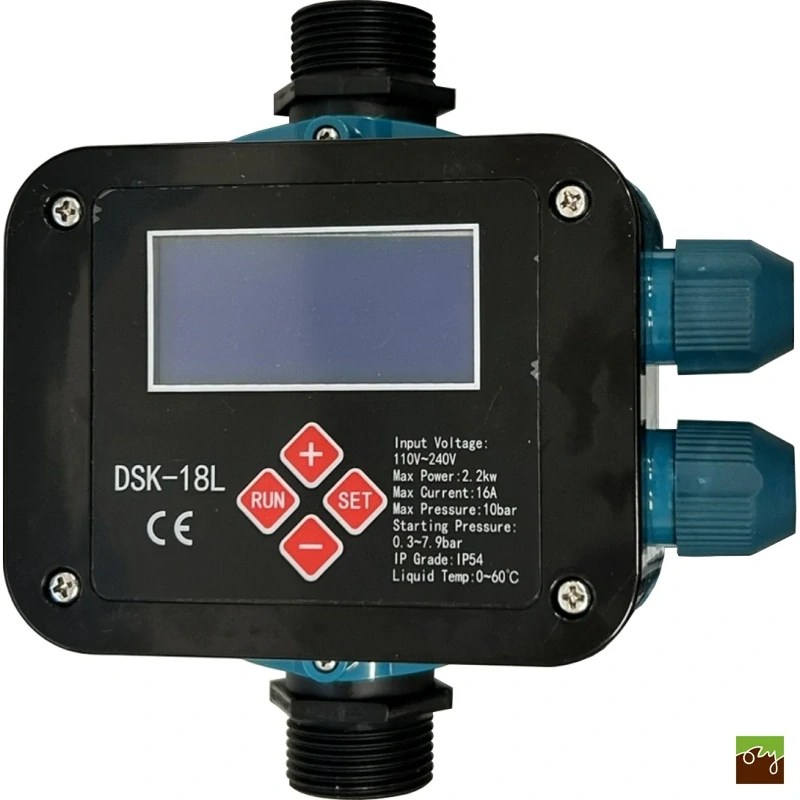

Prietoková jednotka je vybavená tlakovým senzorom, ktoý priebežne meria hodnotu tlaku v potrubí a zobrazuje ju na LCD displeji.

DSK-18L zapína čerpadlo pri prednastavenom tlaku 3bar, kontroluje prietok vody a vypína čerpadlo prednastavenom tlaku 5bar. Tieto prednastavené zapínacie a vypínacie tlaky je možné zmeniť do rozsahov uvedených v technických parametroch. Taktiež možete nastaviť požadovanú hodnotu času reštartu po poruche.

Zariadenie je vybavené funkciou automatickej ochrany pred nechceným únikom vody. Pokiaľ zariadenie zopne čerpadlo 15x po sebe na kratšie ako 3 sekundy tak sa na displeji obsaví hlásenie "LEP", čím upozorňuje na možný problém. To však nemá vplyv na chod zariadenia.

Jednotka má aj funkciu ochrany čerpadla pred zamrznutím resp. zalepením. Pokiaľ sa zariadenie nezopne za viac ako 24 hodín ani raz, tak na krátko zopne čerpadlo a pretočí ho.

Prietoková jednotka má 1m kábel so zástrčkou na sieťové pripojenie a 0,5m kábel so zásovkou na pripojenie k čerpadlu.

Dva prevádzkové módy: MODE1 a MODE2.

Pri MODE1 sa čerpadlo zopne pri poklese tlaku pod nastavenú zapínaciu hodnotu tlaku a automaticky sa vypne čerpadlo v momente, keď cez jednotku nepreteká žiadna voda, teda čerpadlo dosiahne maximálny tlak. Pri MODE2 funguje zariadenie ako tlakový spínač s možnosťou nastavenia zapínacieho a vypínacieho tlaku v rozsahoch uvedených v parametroch.

Polohy umiestnenia spínača:

Prietokový spínač je potrebné umiestniť do vertikálnej polohy a vždy dodržte správny smer toku vody.

TECHNICKÉ PARAMETRE PRODUKTU

• Min prietok - 2l/min
• Max Pracovný tlak - 10bar
• Max teplota vody - 40°C
• Ovládaný výkon - 2,2kW - 10A
• Vstupné napätie - 110V-240V, 50/60Hz
• Pripojenie - 1" vnútorný závit
• Inštalačná poloha - vertikálna
• Zapínací tlak - nastaviteľný od 0,3 do 7,9bar, prednastavený 3bar
• Vypínací tlak - nastaviteľný od 0,5 do 9,9bar, prednastavený 5bar
• Funkcionalita - automatický reštart (po chode na sucho)
• Stupeň ochrany - IP54
• Dĺžka kábla - 1m do siete a 0,5m k čerpadlu
• Hmotnosť - 1,55 kg

Tlakové a prietokové spínače všeobecne nie sú vhodné na používane vretenovými a periférnymi čerpadlami. Použité čerpadlo musí mať dostatočný výtlak pre správne fungovanie zariadenia a to minimálne o 1bar vyšší ako je zapínacia hodnota spínača.
